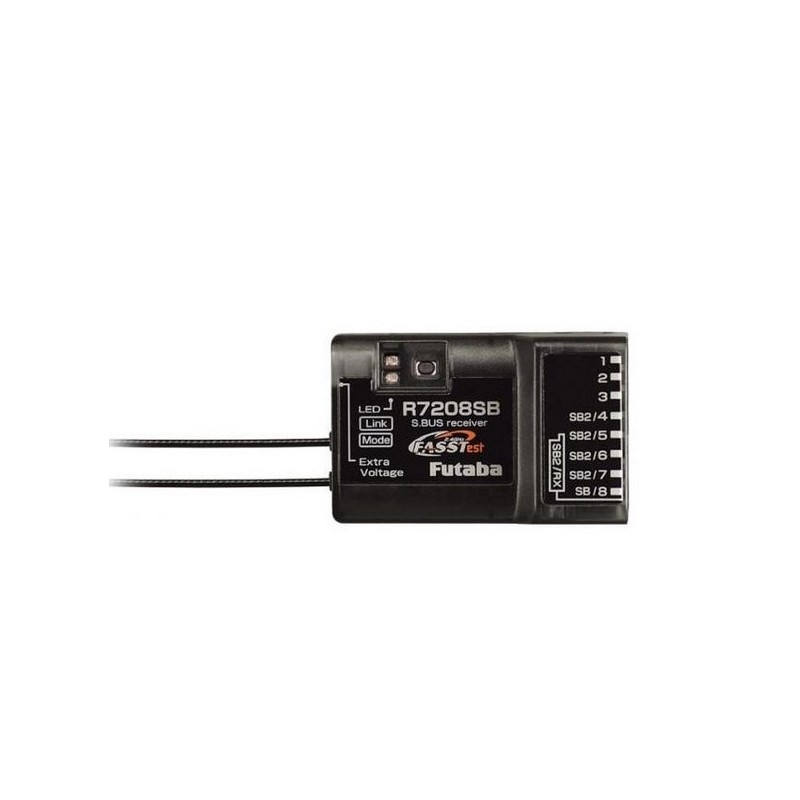

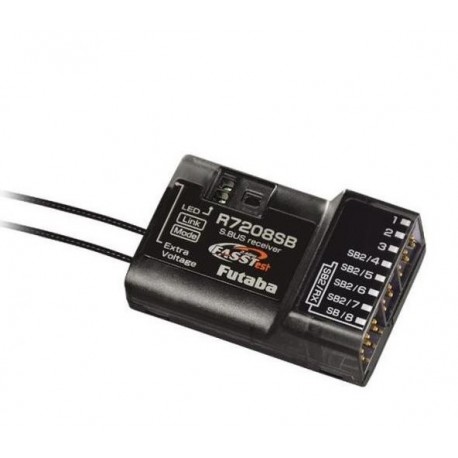

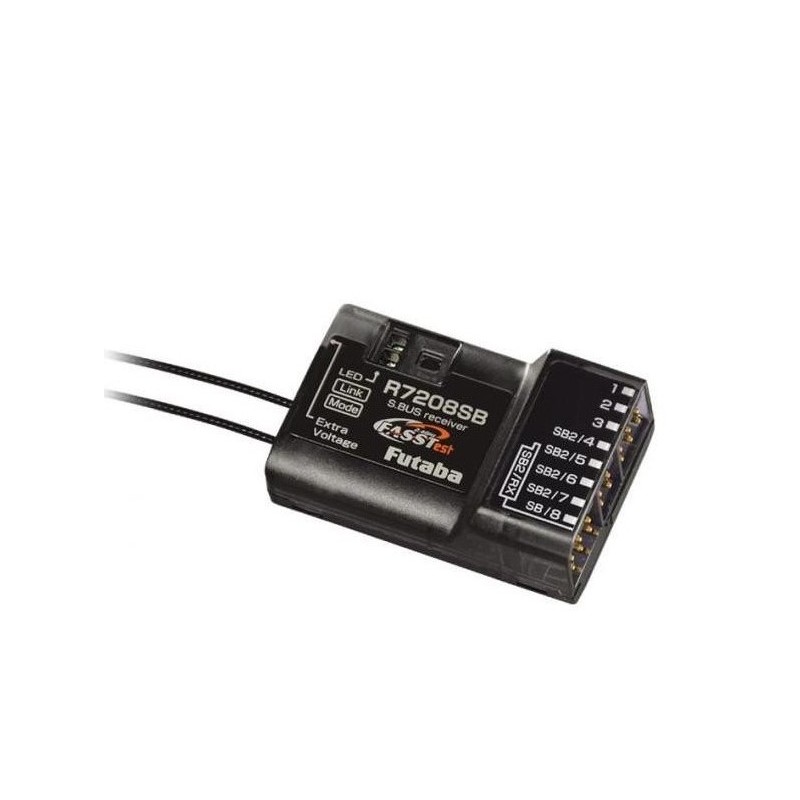

Récepteur Futaba R7208SB

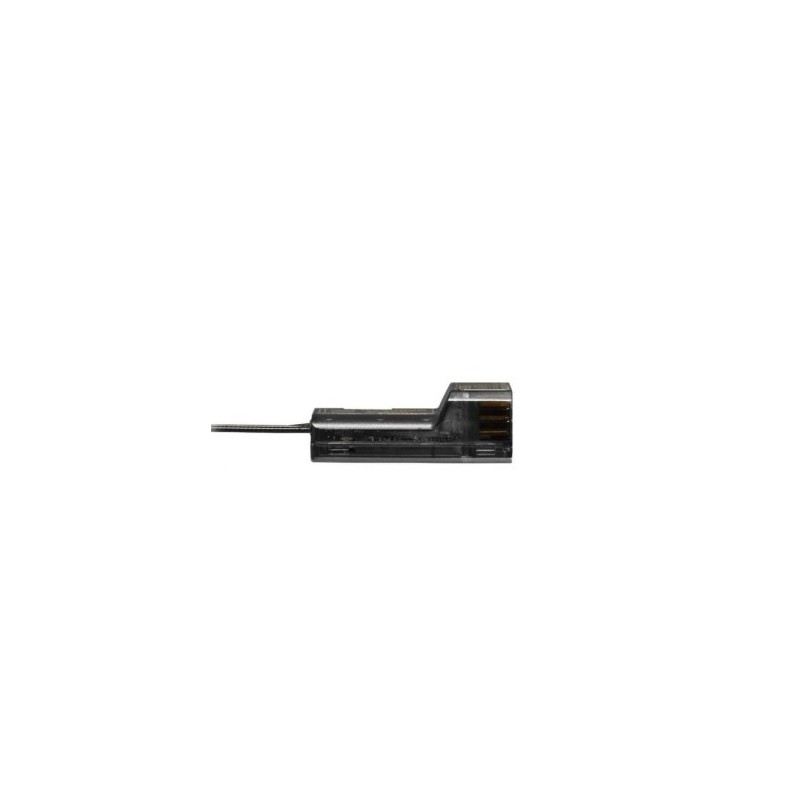

Avec le R7208SB, Futaba propose un récepteur particulièrement petit et léger, intégrant la télémétrie et la nouvelle fonction Dual RX. Son faible volume le rend idéal pour une utilisation dans des fuselages étroits. Mais aussi sur des hélicoptères radiocommandés sans fuselage, où la place pour l'électronique est réduite.

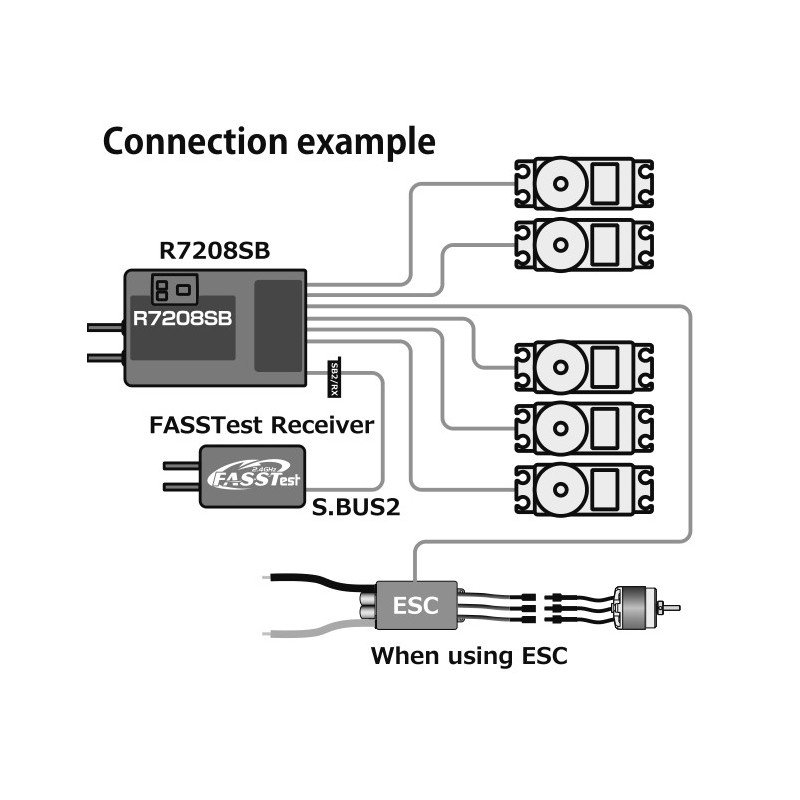

Lorsque le R7208SB fonctionne en mode Dual RX, un deuxième récepteur S.BUS/S.BUS2 est connecté au R7208SB et fonctionne en parallèle. La redondance des récepteurs augmente encore la fiabilité du système radio : en cas de problème au niveau du récepteur principal, le système passe en un éclair au second récepteur. Un récepteur S.BUS/S.BUS2 supplémentaire est requis pour faire fonctionner le R7208SB en mode double liaison (Dual RX)

Le R7208SB est équipé d'une double antenne, ce qui lui permet de comparer constamment quelle antenne reçoit le meilleur signal et de la sélectionner en un éclair.

Des servos analogiques ou numériques peuvent être connectés aux ports 1 à 8.
Afin d'obtenir des temps de réponse plus courts, le signal de sortie des servos numériques peut être modifié à 6,3 ms (au lieu de 16 ms pour les servos analogiques). Les ports PWM peuvent être commutés afin que les canaux 9 à 18 puissent être utilisés alternativement au niveau des ports. Les ports peuvent également être utilisés comme ports S.BUS2 supplémentaires.

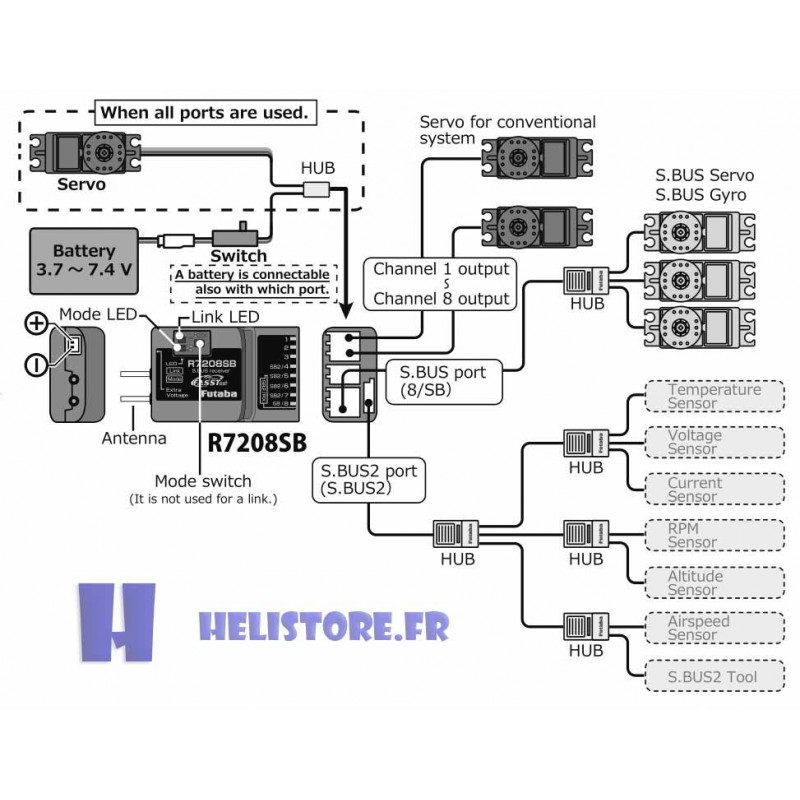

Jusqu'à 18 servos S.BUS programmables ou autres composants S.BUS tels que des gyroscopes, des systèmes flybarless ou des régulateurs peuvent être connectés au port S.BUS. Tous les servos S.BUS sont adressés numériquement et peuvent être connectés avec une seule ligne de servo (3 fils). Par exemple, même si 4 servos sont installés dans une aile, un seul câble de servo pénètre dans l'aile. Cela permet de garder un câblage simple, propre et clair.
Si des servos analogiques doivent être utilisés sur le S.BUS, ils doivent être connectés à l'aide d'un adaptateur PWM.

Les capteurs S.BUS2 peuvent être connectés aux ports S.BUS2. Ils transmettent jusqu'à 32 ensembles de données télémétriques. Le récepteur R7208SB dispose d'un émetteur de télémétrie intégré qui transmet les données à votre émetteur (FASSTest uniquement). Cela permet aux valeurs mesurées d'être affichées ou émises acoustiquement sur votre radio.
De plus, le récepteur transmet automatiquement et continuellement sa tension d'alimentation (le capteur de tension est intégré au récepteur) et la force du signal.

Le récepteur prend en charge la HV (haute tension max 8,4 volt) et peut être alimenté directement à partir d'une batterie LiPo 2s. Cependant, assurez-vous toujours que les servos connectés sont également conçus pour la haute tension.

Spécifications:

Protocole de transmission: FASSTest
Fréquence: 2.4 GHz
Nombre de voies: 8 PWM / 18 S.BUS
Puissance de transmission: 100 mW EIRP
Ports S.BUS: S.BUS et S.BUS2
Alimentation: 3.7 à 8.4 V (HV Hi-Voltage)
Masse: 11 g
Liaison Dual RX
Télémétrie sur S.BUS2
Télémétrie 32 canaux
Canaux analogiques: 1-8 ou 9-16 (réglable)
Double antenne
